智能抄表系統工作原理

智能抄表系統幫助很多行業用戶都解決了抄表用能管理工作，現在越來越多的企業已經離不開智能抄表系統了，那么智能抄表系統的工作原理是什么呢?讓大家能夠更加明白這套系統是怎樣利用信息技術和物聯網技術，實現遠程智慧化管理智能電表的。

智能抄表系統組成

系統采用分層部署的思想，軟件采用B/S和C/S兩種主題架構，并提供靈活的接入方式。系統采用三層結構部署，分別為應用管理層、網絡(luò )匯聚層和設備采集層。

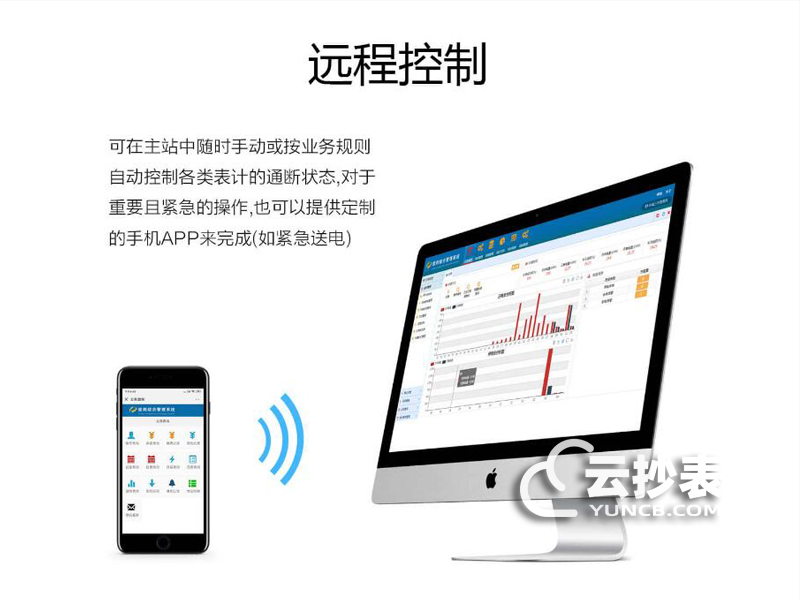

應用管理層：應用管理層是系統的核心組成部分，所有繳費事項、設備運行狀態信息、用電信息、處理拉合閘等都在該層進行集中處理、分析、評估等，提供給用戶友好的人機界面及工作窗口。

該層設備和軟件包括：工作站電腦、打印機

網絡(luò )匯聚層：網絡(luò )匯聚層是連接應用管理層與設備采集層的中間連接部分，負責把分散的能耗數據上傳到應用管理層。同時，該層也是系統與其他智能化系統對接的中間接口，實現系統之間的數據共享。

完成數據共享方法一共有四種，RS-485有線抄表解決方案、載波抄表解決方案、NB-IOT抄表解決方案及LORA抄表解決方案。

設備采集層：設備采集層是系統的基礎，絕大部分能耗數據來自該層。該層設備除具有傳統的能源計量功能外，還需要支持RS485通訊，將即現場能耗數據發送至應用管理層。

設備采集層主要由分布在各配電站、高壓室、車間配電房和動力車間、供水、供氣系統以及用能單位的電力測控裝置、智能電表等設備組成，實現各個用電回路或用水管道的數據采集、監測、通訊和遠程傳輸。

不同抄表方案不同采集原理

RS485抄表方案：RS485方案主要通過485線使用手拉手方式并聯每塊電表，然后集中器通過485線采集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式.上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

載波抄表方案：電表使用載波通信方式在電力線中進行傳播，連接每塊電表，集中器上的載波模塊通過電力線傳輸模式收集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式上傳到主站,再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

NB抄表方案：主要是由NB模塊采集電表數據，并通過第三方運營商無線網絡(luò )將數據傳輸到中心服務器;數據存儲及處理展示:主要包括數據服務器、應用服務器監控大屏等部分組成。主要負責對前端采集返回的數據進行存儲、分析、展示等操作。
