遠程抄表系統設計方案

遠程抄表現場常用的有四種抄表方案分別是RS485抄表方案、載波抄表方案、RS485轉載波抄表方案以及無線NB抄表方案。針對每個客戶現場制定對應的現場方案，可以用485方案、半載波方案、全載波方案、無線NB方案單獨或組合使用，從而制定出最符合現場的方案，給客戶以最方便、最經濟、最實用的感受。

一、載波方案項目設計

載波方案主要通過電表使用載波通信方式在電力線中進行傳播，從而連接每塊電表，然后集中器上的載波模塊通過載波通信方式在電力線中進行數據收集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

優勢：這種載波抄表方式不需要重新架設網絡(luò )，只要連接電線，就能進行數據傳遞，傳輸穩定，傳輸快，安裝簡單，布線簡單。

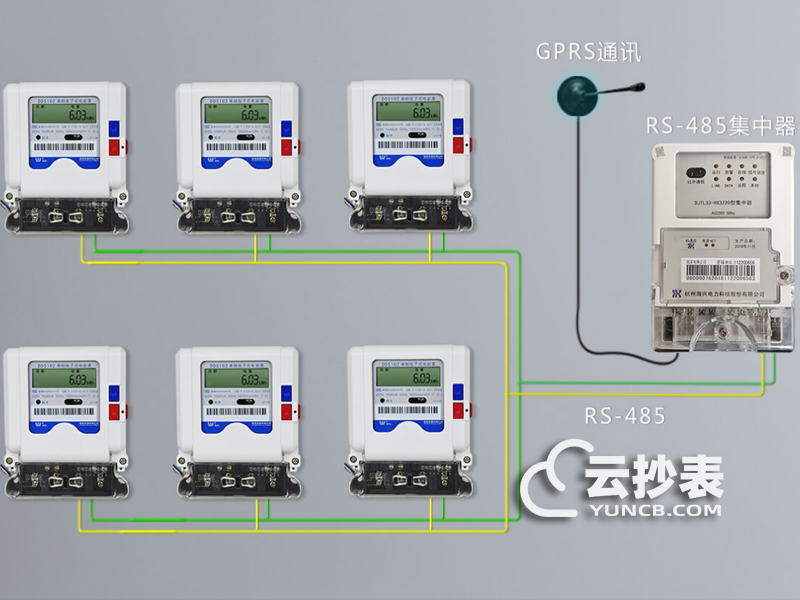

二、RS485方案項目場景設計

485系統原理：485方案主要通過485線使用手拉手方式并聯每塊電表，然后集中器通過485線采集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

優勢：適用于電表集中安裝的場合，RS485通訊方案應用于小范圍電表集中安裝的場合，電表價格實惠，電表都自帶RS485通訊接口，無需昂貴的模塊，所以單價會(huì )實惠很多，集中器投入少，理想狀態中集中器可以接256臺電表，這個要看情況而定，如果集中器和電表之前的距離過長的話，就需要增加施工成本。

三、RS485轉載波抄表方案設計

半載波系統原理：半載波方案主要通過485線使用手拉手方式并聯每塊電表，然后采集器器通過485線采集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。這個抄表方案綜合和RS485有線抄表方案和載波抄表方案的有點，既節省成本，現場施工也沒這么復雜。

四、NB無線方案項目設計

現在市面上我們最常用的就是NB無線抄表方案原理主要是由電表里面的NB模塊采集電表數據，并通過無線網絡(luò )將數據傳輸到中心服務器; 數據存儲及處理展示：主要包括數據服務器、應用服務器、監控大屏等部份組成。主要負責對前端采集返回的數據進行存儲、分析、展示等操作。無需集中器，直接靠電表里面的NB模塊進行通訊，模塊里面插一張流量卡，只要第三方運營平臺(移動、電信、聯通)有信號就可以進行通訊，非常的方便。

優勢：施工方便，直接通訊云平臺，無需集中器

缺點：價格比較貴，如果臺數比較多，需要考慮成本問題。
